洛氏硬度計、維氏硬度計和布氏硬度計都有哪些區(qū)別？

　　硬度表示材料抵抗硬物體壓入其表面的能力。它是金屬材料的重要性能指標(biāo)之一。一般硬度越高，耐磨性越好。常用的硬度指標(biāo)有布氏硬度、洛氏硬度和維氏硬度。

       平時我們使用的洛氏硬度計、維氏硬度計和布氏硬度計都有哪些區(qū)別？下面由精測儀器小編為您詳細講解：


　　1. 布氏硬度(HB)


　　以一定的載荷(一般3000kg)把一定大小(直徑一般為10mm)的淬硬鋼球壓入材料表面，保持一段時間，去載后，負(fù)荷與其壓痕面積之比值，即為布氏硬度值(HB)，單位為公斤力/mm2 (N/mm2)。


　　2. 洛氏硬度(HR)


　　當(dāng)HB>450或者試樣過小時，不能采用布氏硬度試驗而改用洛氏硬度計量。它是用一個頂角120°的金剛石圓錐體或直徑為1.59、3.18mm的鋼球，在一定載荷下壓入被測材料表面，由壓痕的深 度求出材料的硬度。根據(jù)試驗材料硬度的不同，分三種不同的標(biāo)度來表示：


　　
       HRA：是采用60kg載荷和鉆石錐壓入器求得的硬度，用于硬度超 高的材料(如硬質(zhì)合金等)。


　　HRB：是采用100kg載荷和直徑1.58mm淬硬的鋼球，求得的硬度，用于硬度較低的材料(如退火鋼、鑄鐵等)。


　　HRC：是采用150kg載荷和鉆石錐壓入器求得的硬度，用于硬度很高的材料(如淬火鋼等)。


　　3. 維氏硬度(HV)

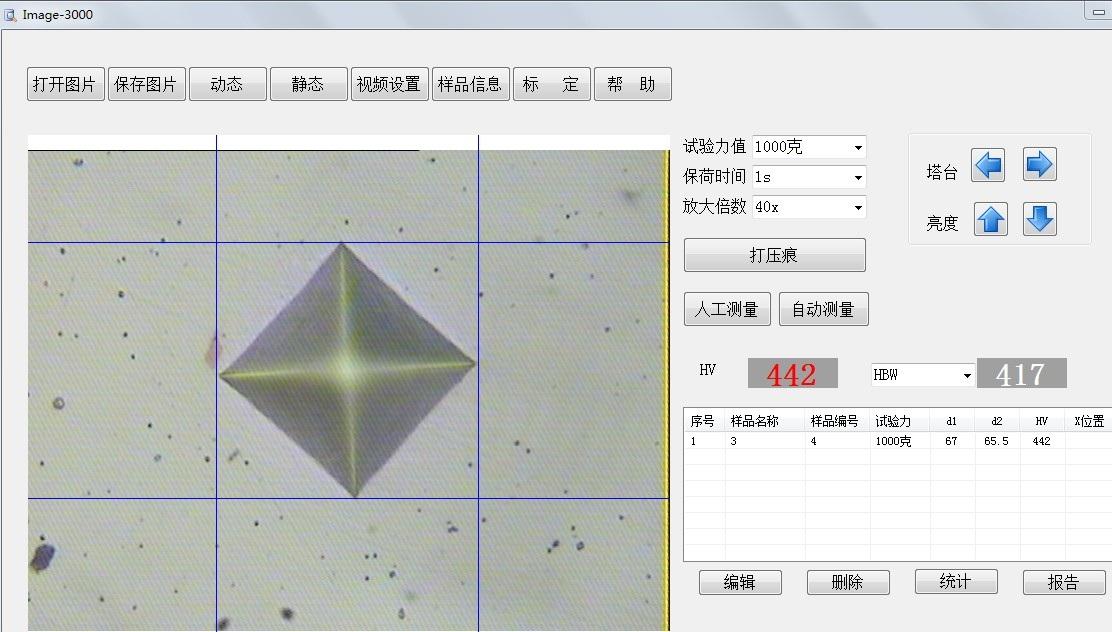

　　以120kg以內(nèi)的載荷和頂角為136°的金剛石方形錐壓入器壓入材料表面，用材料壓痕凹坑的表面積除以載荷值，即為維氏硬度HV值(kgf/mm2)。


　　注：洛氏硬度中HRA、HRB、HRC等中的A、B、C為三種不同的標(biāo)準(zhǔn)，稱為標(biāo)尺A、標(biāo)尺B、標(biāo)尺C。 洛氏硬度試驗是現(xiàn)今所使用的幾種普通壓痕硬度試驗之一，三種標(biāo)尺的初始壓力均為98.07N(合10kgf)，然后根據(jù)壓痕深 度計算硬度值。標(biāo)尺A使用的是球錐菱形壓頭，然后加壓至588.4N(合60kgf);標(biāo)尺B使用的是直徑為1.588mm(1/16英寸)的鋼球作為壓頭，然后加壓至980.7N(合100kgf);而標(biāo)尺C使用與標(biāo)尺A相同的球錐菱形作為壓頭，但加壓后的力是1471N(合150kgf)。因此標(biāo)尺B適用相對較軟的材料，而標(biāo)尺C適用較硬的材料。實踐證明，金屬材料的各種硬度值之間，硬度值與強度值之間具有近似的相應(yīng)關(guān)系。因為硬度值是由起始塑性變形抗力和繼續(xù)塑性變形抗力決定的，材料的強度越高，塑性變形抗力越高，硬度值也就越高。但各種材料的換算關(guān)系并不一致。
