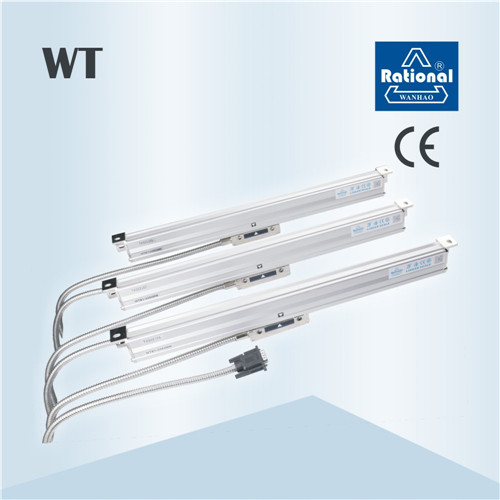

萬濠光柵尺WTA1

萬濠光柵尺WTA-200/250/350/400/550/650/850/900/1200適用于車床、銑床、磨床、火花機、鋸床、坐標測量、投影測量等。......

品牌：臺灣萬濠

價格：根據配置詳細報價

全國熱線

13889943666

product presentation

product presentation

萬濠光柵尺優點：

1.采用自主設計的光學鏡頭組成的單一大面積光源，比一般的LED光源有更好的平行性和光強的均勻性，從而確保高分辨力狀態的穩定性;

2.接收模塊精心挑選6只大面積光電二極管封裝成一體，保證了電參數的一致性，確保高質量信號輸出，提高了抗污染能力及定位精度和響應速度;

3.金屬軟外殼保護的雙層屏蔽線，防水，穩固可靠，信號抗干擾能力強，

4.自主研發的弦波信號細分芯片，純硬件處理，轉換速度快，增量A/B正交信號輸出高達2.5MHZ;

5.滑動采用高質量進口五只軸承，能保證長時間工作重復定位性;

6.尺身采用鋁合金型材經陽極處理，尺頭采用合金壓鑄鍍硬鉻，耐腐蝕，能長時間工作在環境惡劣條件下

technical parameter

品名	產品精度及輸出信號	生產長度	解析度	光柵柵距	RI	工作速度
WTA0.5(薄尺)	±（3+3LO/1000）um或者更高精度,2路TTL方波0t和90,另可提供4路TTL方波0,90,180,270	50-1000	0.0005	0.02mm	50mm	30米/分
WTA1(薄尺)		50-1000	0.001	0.02mm	50mm	50米/分
WTA5(薄尺)		50-1000	0.005	0.02mm	50mm	90米/分
WTB0.5(厚尺)		50-1000	0.0005	0.02mm	50mm	30米/分
WTB1(厚尺)		50-3000	0.001	0.02mm	50mm	60米/分
WTB5(厚尺)		50-3000	0.005	0.02mm	50mm	90米/分
其他資料	相偏移誤差:90±15 　　　工作溫度:0℃-40℃　　　存儲溫度:20℃-50℃
公稱長度	LO=50-1000mm時		每50mm為一檔
公稱長度	LO=1000-3000mm時		每100mm為一檔
500mm以內最大行程	公稱尺寸+30mm		信號線長度：2m
500mm-900mm最大行程	公稱尺寸+30mm		信號線長度：3.5m
900mm最大行程	公稱尺寸+50mm		信號線長度：5m
