正置金相顯微鏡MX4R

正置金相顯微鏡MX4R大行程移動工作平臺，長工作距半復消色差物鏡，圖像銳利清晰，廣泛應用于晶圓、FPD等各項工業檢測。......

品牌：舜宇

價格：根據配置詳細報價

資料下載

全國熱線

13889943666

產品簡介

product presentation

商品名稱	正置金相顯微鏡
型號	MR4R
物鏡	5X、10X、20X、50X、100X
觀察筒	45°傾斜
供應 商	佛山市精測計量?jī)x器設備有限公司

產品概述

product presentation

正置金相顯微鏡MX4R

大行程移動工作平臺，長工作距半復消色差物鏡，圖像銳利清晰，廣泛應用于晶圓、FPD等各項工業檢測。

適用范圍

technical parameter

零件
彈簧
電子
五金
汽配件
合金刀具

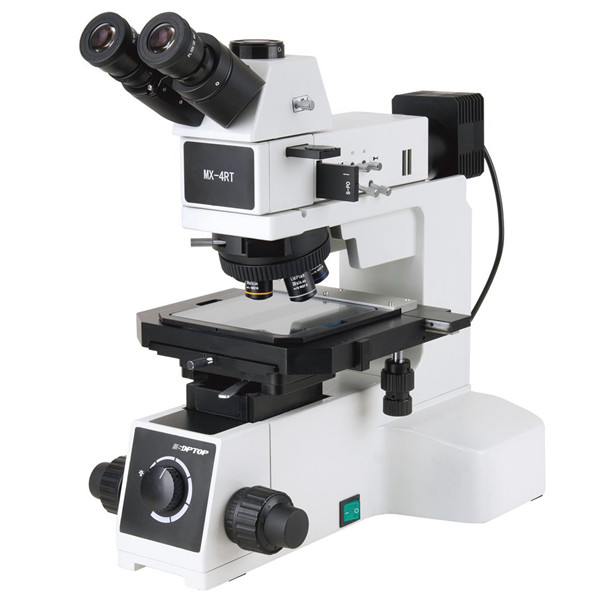

產品圖片

Product demonstration

（參考圖片）

圖片參數
Detail parameters

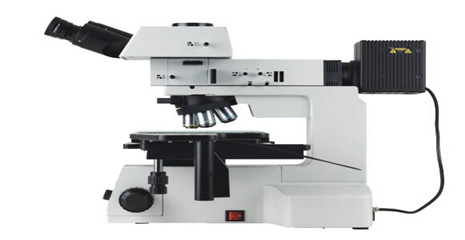

01安全、穩重的機架結構設計

工業檢測級顯微鏡鏡體，低重心、高剛性、高穩定性金屬機架，保證了系統的抗震能力與成像穩定性。

　　其前置低手位粗微調同軸調焦機構，內置100-240V寬電壓變壓器，可適應不同地區的電網電壓。底座內部設計有風循環散熱系統，長時間使用也不會使機架過熱。

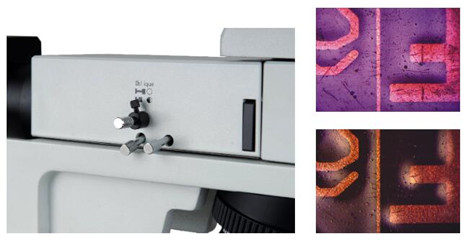

: 02反射照明器
單顆大功率5W白色LED照明，帶斜照明機構。切換至斜照明時，可以使物體表面不同材質部分呈現立體圖案，增加觀察的對比度與視覺效果。

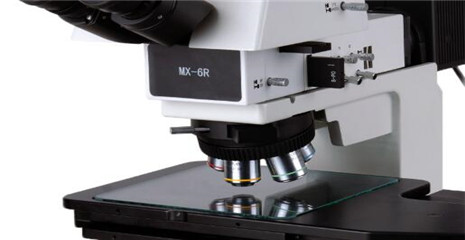

: 03高性能物鏡轉換器
MX4R轉換器采用精密軸承設計，轉動手感輕巧舒適，重復定位精度高，物鏡轉換后的同心度也得到較好的控制，根據需求可配置不同孔位的轉換器。

技術參數

technical parameter

型號	MX4R	MX4RT
可選擇的觀察方法	明場/斜照明/偏振光/DIC	明場/斜照明/偏振光/DIC/透射光
光學系統	無限遠色差校正光學系統
目鏡	PL10X/22平場高眼點目鏡
觀察筒	30°鉸鏈?zhǔn)饺?，分光比，雙目：三目=100：0或50:50
物鏡	LMPL無限遠長工作距金相物鏡5X、10X、20X、50X、100X
轉換器	5孔內傾式轉換器，帶DIC插槽
載物臺	4”雙層機械移動平臺，行程105x 105mm，帶金屬平板平臺，右手位X、Y移動手輪，配平臺接口	4”雙層機械移動平臺，行程105x 105mm，帶玻璃平臺，右手位X、Y移動手輪，配平臺接口
顯微鏡鏡體	粗微調同軸、粗調行程33mm，微調精度0.001mm,，帶粗調機構上限位及松緊調節裝置。內置90-240V寬電壓變壓器，單路電源輸出	粗微調同軸、粗調行程33mm，微調精度0.001mm,，帶粗調機構上限位及松緊調節裝置。內置90-240V寬電壓變壓器，雙路電源輸出
反射照明器系統	帶可變視場光闌與孔徑光闌，均可調中心；帶濾色片插槽與偏光裝置插槽；帶斜照明切換拉桿。12V100W鹵素?zé)?，光?qiáng)連續可調（選擇此組照明器時，應使用MX-6R型顯微鏡鏡體）
透射照明系統	/	單顆大功率5W LED，白色，光強連續可調。N..A.0.5聚光鏡，帶可變孔徑光闌
