三豐圓度/圓柱度儀RA-H5200AS

日本三豐圓度/圓柱度儀RA-H5200AS擁有自動調心/調水平功能的高性能自動型，其精度達到世界最高水平。......

品牌：日本三豐

價格：根據配置詳細報價

資料下載

全國熱線

13889943666

產品簡介

product presentation

商品名稱	日本三豐圓度/圓柱儀
型號	RA-H5200AS/AH
最大測量直徑	Φ400µm
旋轉精度	(0.02+3.5H/10000)µm
供應商	佛山市精測計量儀器設備有限公司

產品概述
product presentation

日本三豐圓度/圓柱度儀RA-H5200AS

擁有自動調心/調水平功能的高性能自動型，其精度達到世界最高水平。

• 采用帶有高剛性空氣軸承的轉臺，達到行業領先的旋轉精度(0.02+3.5H/10000)μm。

• 三豐圓度儀高速自動調心/調水平功能有助于大大減少設置所需的時間。

• 分析程序(ROUNDPAK)采用Windows操作系統，提供用戶友好界面，而且通過使用鼠標和圖標選擇可輕松進行操作。

• 這是一個全自動型號，自零件程序調用、調心/調水平、測量、計算至打印的各個環節均能自動處理。

• 三豐圓度/圓柱儀RA-H5200AS無需改變檢出器的位置，就能連續測量內/外徑。 (內徑高達 ø50mm)

• 轉臺的自動定位功能，可在轉臺轉動及滑動部/柱移動的同時自動進行測量。

• X軸追蹤測量功能擴大了測量范圍。當圓度/圓柱度位移或滑動部/立柱移動獲得的錐度太大時，使用此功能。(追蹤測量范圍: 5mm)

• 增強了結合工作臺旋轉和直線運動的螺旋式測量功能?？稍?/span>一個測量周期內進行多個剖面測量，并可加載圓柱度或平面度數據作為一個連續的數據集。

• 日本三豐圓度儀高級圖形分析如功率譜圖可用。

• 三豐圓柱度儀檢出器支架內包含一個滑動機構。能夠通過單觸測量深孔厚壁工件，標準檢出器很難實現。為了便于測量，接觸點的位置要高于工件，然后再把檢出器支架調低。另外，使用連續內徑/外徑測量功能，可輕松測量內/外徑。

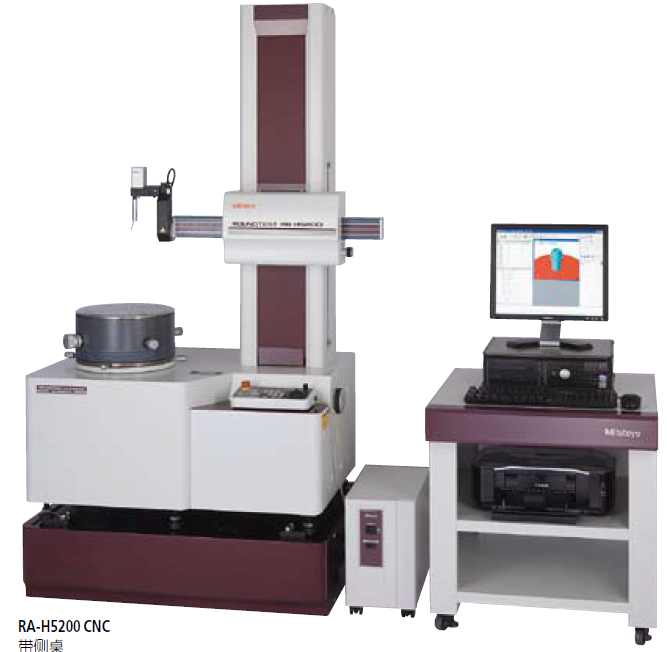

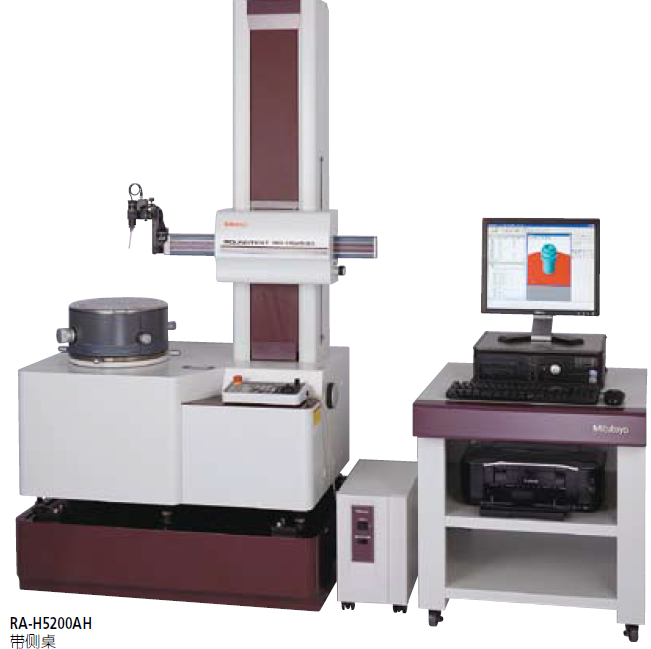

產品圖片

PRODUCT DISPLAY

技術參數
technical parameter

型號			RA-H5200AS	RA-H5200AH
旋轉工作臺	旋轉精度 (JIS B 7451-1997)	徑向	(0.02+3.5H/10000)µm H: 為測量高度 (mm)
	旋轉精度 (JIS B 7451-1997)	軸向	(0.02+3.5X/10000)µm X: 到旋轉工作臺軸的距離 (mm)
	旋轉速度		2, 4, 6, 10rpm (自動定心: 20rpm)
	工作臺有效直徑		ø300mm
	調心范圍		±5mm
	調水平范圍		±1º
	臺面最大承重		80kg (自動定心: 65kg)
	最大測量直徑		ø400mm
	最大工件直徑		ø680mm
垂直移動	移動直線度 (λc2.5)	窄范圍	0.05µm/100mm
	移動直線度 (λc2.5)	寬范圍	0.14µm/350mm	0.2µm/550mm
	與轉臺軸平行度(母線要素基準)		0.2µm/350mm	0.32µm/550mm
	水平移動(從工作臺上部)		350mm	550mm
	定位速度		最大: 60mm/s (測量時: 0.5, 1, 2, 5mm/s)
	最大檢測高度		350mm	550mm
	最大檢測深度 (使用標準測頭)		ø32×85mm (深度) ø7×50mm (深度)
X軸	直線度 (λc2.5)		0.4µm/200mm
	與轉臺軸垂直度 (母線要素基準)		0.5µm/200mm
	移動范圍		225mm (–25mm ~ +200mm 從旋轉中心)
	定位速度		最大: 50mm/s (測量時: 0.5, 1, 2, 5mm/s)
檢出器	測力		約 10 - 50mN, 1 - 5 級
	標準測桿, 材質		ø1.6mm 硬質合金
	范圍	標準	±400µm/±40µm/±4µm
	范圍	追蹤	±5mm
	其他		帶IN/OUT切換功能、測力切換功能(5級切換)、測桿角度指示 (±45º), Z軸方向沖擊探測功能、帶滑動式檢出器(3姿勢規格)
其他	氣壓		0.39MPa
	空氣消耗量 (標準狀態)		45L/min (120L/min 以上氣源)
	重量	測量主體	650kg	670kg
	重量	防震臺架	170kg
