三豐圓度/圓柱度儀RA-H5200CNC

三豐圓度/圓柱度儀RA-H5200CNC擁有超高的精度、優越操作性及多功能解析的圓度/圓柱度測量機，實現更高精度。CNC測量機極大地提高了生產力和效率。......

品牌：日本三豐

價格：根據配置詳細報價

資料下載

全國熱線

13889943666

產品簡介

product presentation

商品名稱	日本三豐圓度/圓柱度儀
型號	RA-H5200CNC
最大測量直徑	Φ400µm
旋轉精度	(0.02+3.5H/10000)µm
供應商	佛山市精測計量儀器設備有限公司

產品概述
product presentation

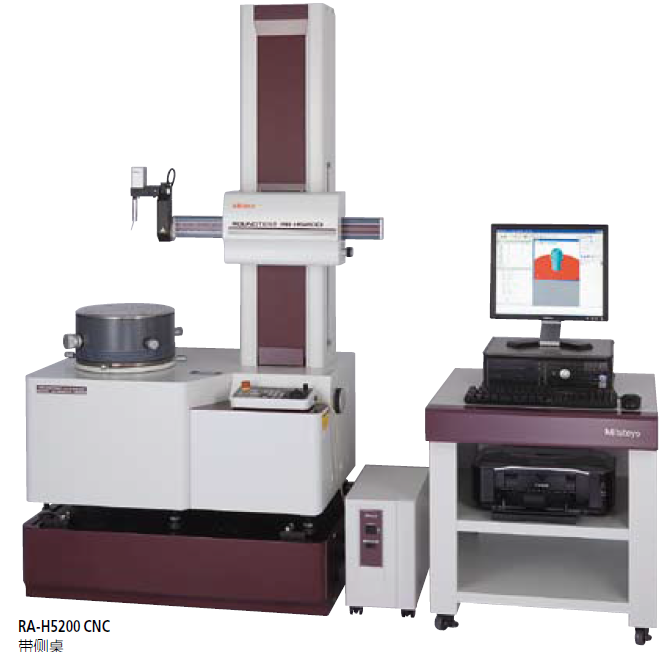

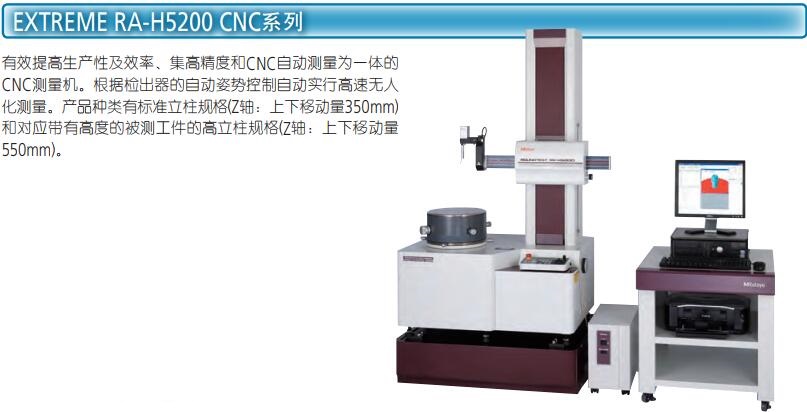

三豐圓度/圓柱度儀RA-H5200CNC

     頂級效率和性能來自于最高等級精

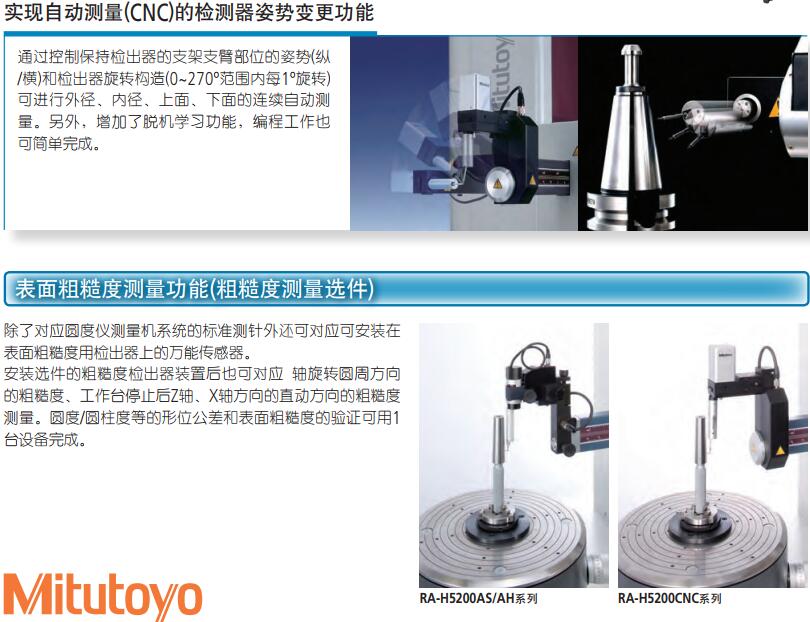

　　• 自動控制支臂姿勢(垂直/水平)及檢出器的旋轉特征能對多種要素組合進行連續測量，如外徑/內徑和/或上/下面測量。

　　• 脫機教學功能可輕松生成零件程序。

　　• 通過建立帶PLC (可編程邏輯控制器)的交互式通信(RS-232C)，可以使用外部控制功能(外部I/O)。

　　• ROUNDPAK是一個專用數據分析軟件包，其功能性增強，通過使用鼠標和圖標選擇就可輕松進行操作。

　　• 3D零件程序模擬功能可編輯程序及目視檢測其運行情況。

　　• 可靈活定制測量結果報告，包括布局和尺寸。

產品圖片

PRODUCT DISPLAY

技術參數
technical parameter

型號			RA-H5200 CNC
Z軸立柱			標準立柱 (垂直移動: 300mm)	高立柱 (垂直移動: 500mm)
旋轉工作臺	旋轉精度 (JIS B 7451-1997)	徑向	(0.02+3.5H/10000)µm H: 為測量高度 (mm)
		軸向	(0.02+3.5X/10000)µm X: 到旋轉工作臺軸的距離 (mm)
	旋轉速度		2, 4, 6, 10rpm (自動定心: 20rpm)
	工作臺有效直徑		ø300mm
	調心范圍		±5mm
	調水平范圍		±1º
	臺面最大承重		80kg (自動定心: 65kg)
	最大測量直徑		ø356mm
	最大工件直徑		ø680mm
垂直移動 (Z軸立柱)	移動直線度 (λc2.5)	窄范圍	0.05µm/100mm
		寬范圍	0.14µm/350mm	0.2µm/550mm
	與轉臺軸平行度 (母線要素基準)		0.2µm/350mm	0.32µm/550mm
	移動范圍		350mm	550mm
	定位速度		最大: 60mm/s (測量時: 0.5, 1, 2, 5mm/s)
	最大檢測高度		350mm	550mm
	最大檢測深度 (使用標準測頭時)		ø32×104mm (深度), ø12.7×26mm (深度)
X軸	直線度 (λc2.5)		0.4µm/200mm
	與轉臺軸垂直度 (母線要素基準)		0.5µm/200mm
	移動范圍		225mm (–25mm ~ +200mm 轉臺中心)
	定位速度		最大: 50mm/s (測量時: 0.5, 1, 2, 5mm/s)
檢出器	測力		約 40mN
	標準測頭, 材質		ø1.6mm 硬質合金
	范圍	標準	±400µm/±40µm/±4µm
		跟蹤	±5mm
	其他		旋轉機構 (0? ～ 270? 的范圍內以1? 增量旋轉)
其他	氣壓		0.39MPa
	空氣消耗量 (標準狀態)		45L/min (120L/min 以上氣源)
	重量	測量主體	650kg	670kg
		防震臺架	170kg
