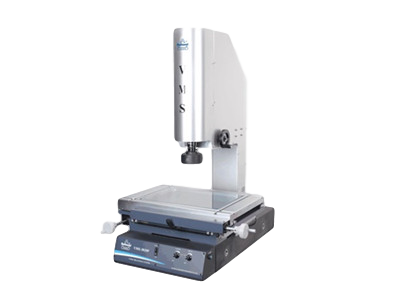

萬濠影像測量?jī)xVMS-4030F

萬濠影像測量?jī)xVMS-4030F 適用于以二維坐標測量為目的的一切應用領域，廣泛應用于機械、電子、儀表、塑膠等行業......

品牌：臺灣萬濠

價格：根據配置詳細報價

資料下載

全國熱線

13889943666

產品簡介
product presentation

商品名稱	萬濠影像測量?jī)x
型號	VMS-4030F
測量范圍	400*300mm
精度誤差	（2.5+L/100）μm
供應 商	佛山市精測計量?jī)x器設備有限公司

產品概述
product presentation

萬濠影像測量?jī)xVMS-4030F

適用于以二維坐標測量為目的的一切應用領域，在機械、電子、儀表、塑膠等行業廣泛應用。

萬濠影像測量?jī)xVMS-4030F特點：

♦ 自主開發的QMS3D-M軟件和高清晰彩色攝像機；
♦ 軟件輔助調光，便于使用者知道光是否過度飽和；
♦ 可通過激光指示器尋找被測工件的具體位置，可適應復雜的工件測量；
♦ 可實現高度輔助測量；
♦ 腳踏開關與軟件配合，操作更簡便。

產品細節
product details

: 01T型槽工作臺
采用T形槽工作臺方便各種夾治具的安裝不受限制
（VMS-1510G除外）

: 02操作簡便
萬濠影像測量?jī)x自主開發QMS3D-M軟件,高清晰彩色攝像機,軟件輔助調光，便于使用者知道光是否飽和，腳踏開關與軟件配合操作更簡便。

: 03簡易測頭（選配）
實現高度輔助測量，光柵尺分辨率為0.5um?？蛇x配十字線、DC3000數顯表、Renishaw簡易測頭、同軸光鏡頭、電腦。

: 04激光指示器
萬濠影像測量?jī)x可通過激光指示器尋找被測工件的具體位置，可適應復雜的工件測量

技術參數
technical parameter

工作臺	型號	VMS-2010F	VMS-3020F	VMS-4030F
	金屬臺尺寸	404×228	500×330	606×466
	玻璃臺尺寸	260*160	350*250	450*350
	運動行程	200×100	300×200	400×300
Z軸升降行程		150（特殊訂購達400）
截面原點一致性誤差(μm)		F型：E₀≤20（Z軸升降行程每100mm）
X、Y、Z數顯分辨力：0.5μm X、Y坐標示值誤差：（2.5+L/100）μm(L為被測長度，單位：mm)
影像系統	F型
	彩色千兆網絡攝像機
	變倍鏡頭倍率：0.58X~7.5X
	視頻倍率：27.4~351.3X（24"顯示器）
	物方視場（對角線）：14mm~1.4mm
	表面光源與透射光源均用LED，亮度可調
