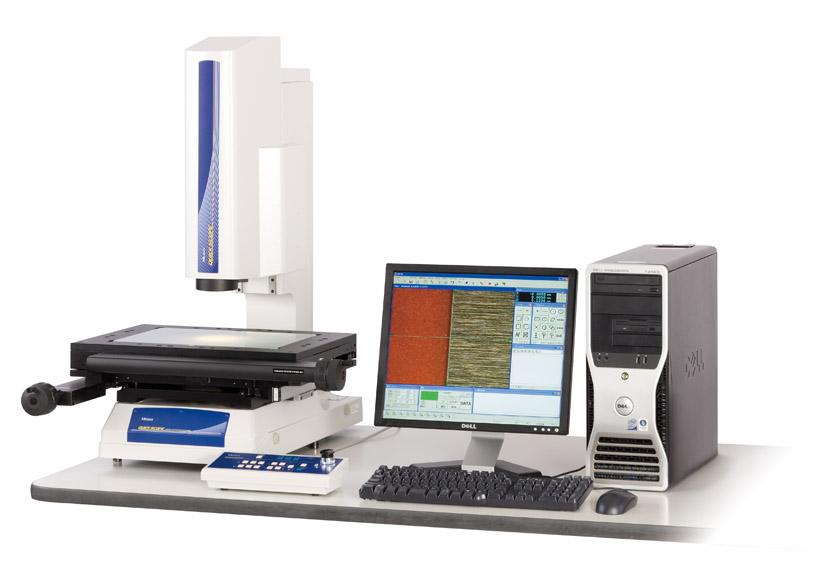

13889943666日本mitutoyo三豐影像儀QS-L3017Z/AFB本手動影像測量機配有彩色CCD 相機。所有型號產品均配有同軸反射照明、透射照明及環(huán)形光纖照明(作為標準配件)。......
品牌:日本三豐Mitutoyo
價格:根據(jù)配置詳細報價
13889943666
商品名稱 |
日本三豐影像儀 |
型號 | QS-L3017Z/AFB |
測量范圍 | 300×170×150mm |
分辨率 | 0.01um |
供 應 商 | 佛山市精測計量儀器設備有限公司 |
• 本手動影像測量機配有彩色CCD 相機。
• 所有型號產品均配有同軸反射照明、透射照明及環(huán)形光纖照明(作為標準配件)。
• 本機配有變焦鏡頭(變焦鏡頭8 級放大,放大比為7:1)。
• 本機配有自動對焦功能,Z 軸測量精度能得以保證。
貨號 | QS-L2010Z/AFB | QS-L3017Z/AFB | QS-L4020Z/AFB | |
驅動方式 | 配備自動對焦,X,Y 軸 :手動,Z 軸 :電動 | |||
光學放大倍率 | 變焦 0.5X - 3.5X (8 級 ) | |||
測量范圍 (X×Y×Z) | 200×100×150mm | 300×170×150mm | 400×200×150mm | |
分辨力 | 0.1µm | |||
長度測量裝置 | 線性編碼器 | |||
影像測量方法 | 彩色 CCD 相機 | |||
照明裝置 | 同軸照明 , 透射照明、環(huán)形照明 | |||
測量精度 *1 | X 軸 , Y 軸 | (2.5+20L/1000)µm | ||
Z 軸 | (5.0+6L/1000)µm | |||
臺面最大承重 *2 | 10kg | 20kg | 15kg | |
尺寸 *3 (W×D×H) | 624×705×722mm | 682×852×837mm | 757×867×837mm | |
電動單元尺寸 | 186×452×381mm | |||
重量 | 約 66kg | 約 134kg | 約 140kg |
